HY-Tech Engineers
Assembly
HY-Tech Engineers

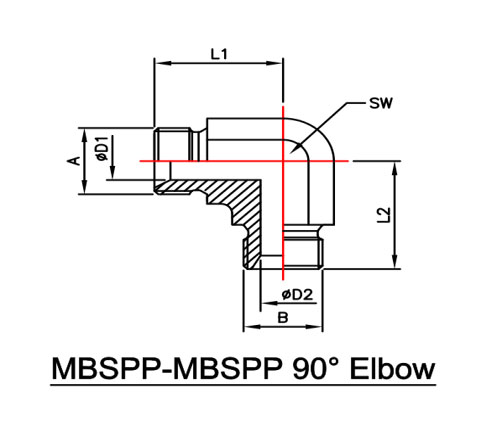

HT9222-00-00 - MBSPP-MBSPP 90° ELBOW


SR.
NO.
PART NO. SW A
BSPP THREAD
L1 ǿD1 B
BSPP THREAD (INT)
L1 Ǿd2
01 HT9222-04-04 14.00 1/4"-19BSPP 26.00 4.70 1/4"-19BSPP 26.00 4.70
02 HT9222-06-04 19.00 3/8"-19BSPP 30.00 7.90 1/4"-19BSPP 27.80 4.70
03 HT9222-06-06 19.00 3/8"-19BSPP 30.00 7.90 3/8"-19BSPP 30.00 7.90
04 HT9222-08-06 22.00 1/2"-14BSPP 35.00 11.10 3/8"-19BSPP 34.00 7.90
05 HT9222-08-08 22.00 1/2"-14BSPP 35.00 11.10 1/2"-14BSPP 35.00 11.10
06 HT9222-10-10 24.00 5/8"14BSPP. 38.00 14.30 5/8"-14BSPP 38.00 14.30
07 HT9222-12-08 27.00 3/4"-14BSPP 42.00 16.70 1/2"-14BSPP 37.00 11.10
08 HT9222-12-10 27.00 3/4"-14BSPP 42.00 16.70 5/8"-14BSPP 40.00 14.30
09 HT9222-12-12 27.00 3/4"-14BSPP 42.00 16.70 3/4"-14BSPP 42.00 16.70
10 HT9222-16-12 33.00 1"-11BSPP 47.00 22.20 3/4"-14BSPP 46.00 16.70
11 HT9222-16-16 33.00 1"-11BSPP 47.00 22.20 1/2"-14BSPP 47.00 22.20

ALL REQUIREMENT AS PER ISO 8434-6 & BS:5200

ALL DIMENSIONS ARE IN MM
