HY-Tech
  • Conversion Fittings
  • Elbow
  • HT7205
Product
HY-Tech Engineers
Assembly
HY-Tech Engineers

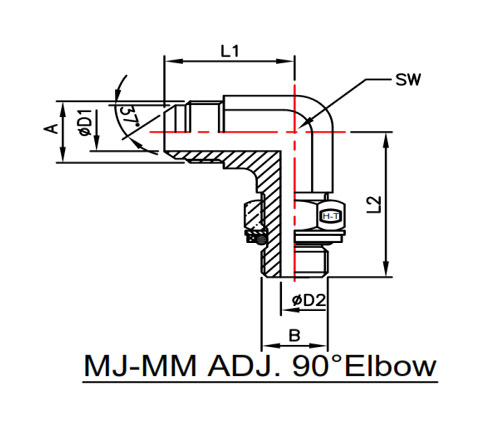

HT7205-00-00-NWO -MJ-MM ADJ. 90° ELBOW


SR.
NO.
PART NO. SW A
JIC THREAD
ǾD1 L1 B
BSPP THREAD
ǾD2 L2
01 HT7205-06-12-NWO 14.0 9/16"-18UNF 7.50 26.90 M12X1.5 6g 6.00 32.50
02 HT7205-06-14-NWO 14.0 9/16"-18UNF 7.50 26.90 M14X1.5 6g 7.50 34.00
03 HT7205-06-16-NWO 19.0 9/16"-18UNF 7.50 29.20 M16X1.5 6g 9.00 37.50
04 HT7205-06-18-NWO 19.0 9/16"-18UNF 7.50 32.00 M18X1.5 6g 11.00 37.00
05 HT7205-08-16-NWO 19.0 3/4"-16UNF 9.90 32.00 M16X1.5 6g 9.00 37.00
06 HT7205-08-18-NWO 19.0 3/4"-16UNF 9.90 32.00 M18X1.5 6g 11.00 37.00
07 HT7205-08-20-NWO 22.0 3/4"-16UNF 9.90 34.00 M20X1.5 6g 10.00 41.50
08 HT7205-08-22-NWO 22.0 3/4"-16UNF 9.90 34.00 M22X1.5 6g 14.00 42.50
09 HT7205-10-18-NWO 22.0 7/8"-14UNF 12.30 37.00 M18X1.5 6g 11.00 41.00
10 HT7205-10-20-NWO 22.0 7/8"-14UNF 12.30 37.00 M20X1.5 6g 10.00 41.50
11 HT7205-10-22-NWO 22.0 7/8"-14UNF 12.30 37.00 M22X1.5 6g 14.00 42.50
12 HT7205-12-22-NWO 27.0 1-1/16"-12UN 15.50 42.20 M22X1.5 6g 14.00 44.00
13 HT7205-12-26-NWO 27.0 1-1/16"-12UN 15.50 42.20 M26X1.5 6g 18.00 50.00
14 HT7205-12-27-NWO 27.0 1-1/16"-12UN 15.50 42.20 M27X2.0 6g 18.00 50.00
15 HT7205-16-27-NWO 33.0 1-5/16"-12UN 21.50 46.00 M27X2.0 6g 18.00 53.00
16 HT7205-16-33-NWO 33.0 1-5/16"-12UN 21.50 46.00 M33X2.0 6g 23.00 53.00

ALL REQUIREMENT AS PER SAE J514 /ISO 6149-3

ALL DIMENSIONS ARE IN MM
