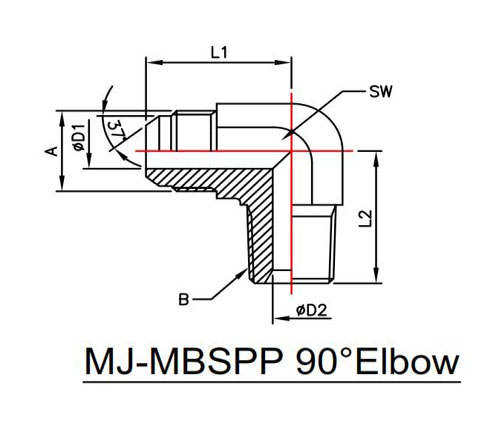

HT7200-00-00 - MJ-MBSPP 90° ELBOW


SR.
NO.
PART NO. SW A
JIC THREAD
ǿD1 L1 B
BSPT THREAD
ǾD2 L2
01 HT7200-06-04 14.0 9/16"-18UNF 7.50 26.90 1/4"-19BSPT 7.00 27.70
02 HT7200-06-06 19.0 9/16"-18UNF 7.50 29.20 3/8"-19BSPT 10.30 31.00
03 HT7200-06-08 22.0 9/16"-18UNF 7.50 31.20 1/2"-14BSPT 13.50 37.50
04 HT7200-08-06 19.0 3/4"-16UNF 9.90 31.80 3/8"-19BSPT 10.30 31.00
05 HT7200-08-08 22.0 3/4"-16UNF 9.90 31.70 1/2"-14BSPT 13.50 37.50
06 HT7200-10-08 22.0 7/8"-14UNF 12.30 36.80 1/2"-14BSPT 13.50 37.50
07 HT7200-12-08 27.0 1-1/16"-12UN 15.50 42.20 1/2"-14BSPT 13.50 37.50
08 HT7200-12-12 27.0 1-1/16"-12UN 15.50 42.20 3/4"-14BSPT 18.30 40.50
09 HT7200-12-16 33.0 1-1/16"-12UN 15.50 46.00 1"-14BSPT 23.80 45.20
10 HT7200-16-12 33.0 1-5/16"-12UN 21.50 46.00 3/4"-14BSPT 18.30 40.50
11 HT7200-16-16 33.0 1-5/16"-12UN 21.50 46.00 1"-14BSPT 23.80 45.20

ALL REQUIREMENT AS PER SAE J514 /ISO 8434 /ISO 1179

ALL DIMENSIONS ARE IN MM
